sf6密度继电器校验仪企业排行：密度继电器自动化校验方案探析

SF6电气设备的可靠运行，离不开对内部绝缘气体状态的精确监控。密度继电器通过其内部的波登管或电容薄膜传感器，感受气体压力，并通过温度补偿机构，将随温度变化的压力值转换为对应20℃标准温度下的密度值。当密度值低于设定阈值时，继电器内部的微动开关会动作，发出报警或闭锁信号。然而，这个“安全哨兵"自身也可能因长期运行、机械疲劳或环境因素而产生偏差。定期校验，就是为确保这位“哨兵"始终耳聪目明、反应准确。

一、校验工作的必要性与标准依据

校验密度继电器的核心目的，是验证其两个核心性能：

1. ‌报警和闭锁接点动作值的准确性‌：在标准温度（通常为20℃）下，继电器发出报警信号和闭锁信号时的密度（或补偿压力）值，是否在设备铭牌标定值和相关规程（如DL/T 259《六氟化硫气体密度继电器校验规程》）允许的误差范围内。

2. ‌接点动作的重复性与返回值‌：在重复测试中，接点动作值应稳定；同时，当密度从低值回升时，接点复归的返回值也应符合要求，避免信号抖动。

传统的校验方法需要使用高精度压力表、温度计、手动压力泵等工具，通过手动调节压力、观察接点通断、记录数据并进行复杂的温度换算，过程繁琐且易出错。一台专用的SF6密度继电器校验仪，正是为了将这一过程标准化、自动化、智能化而设计。

二、校验仪的工作原理与系统构成

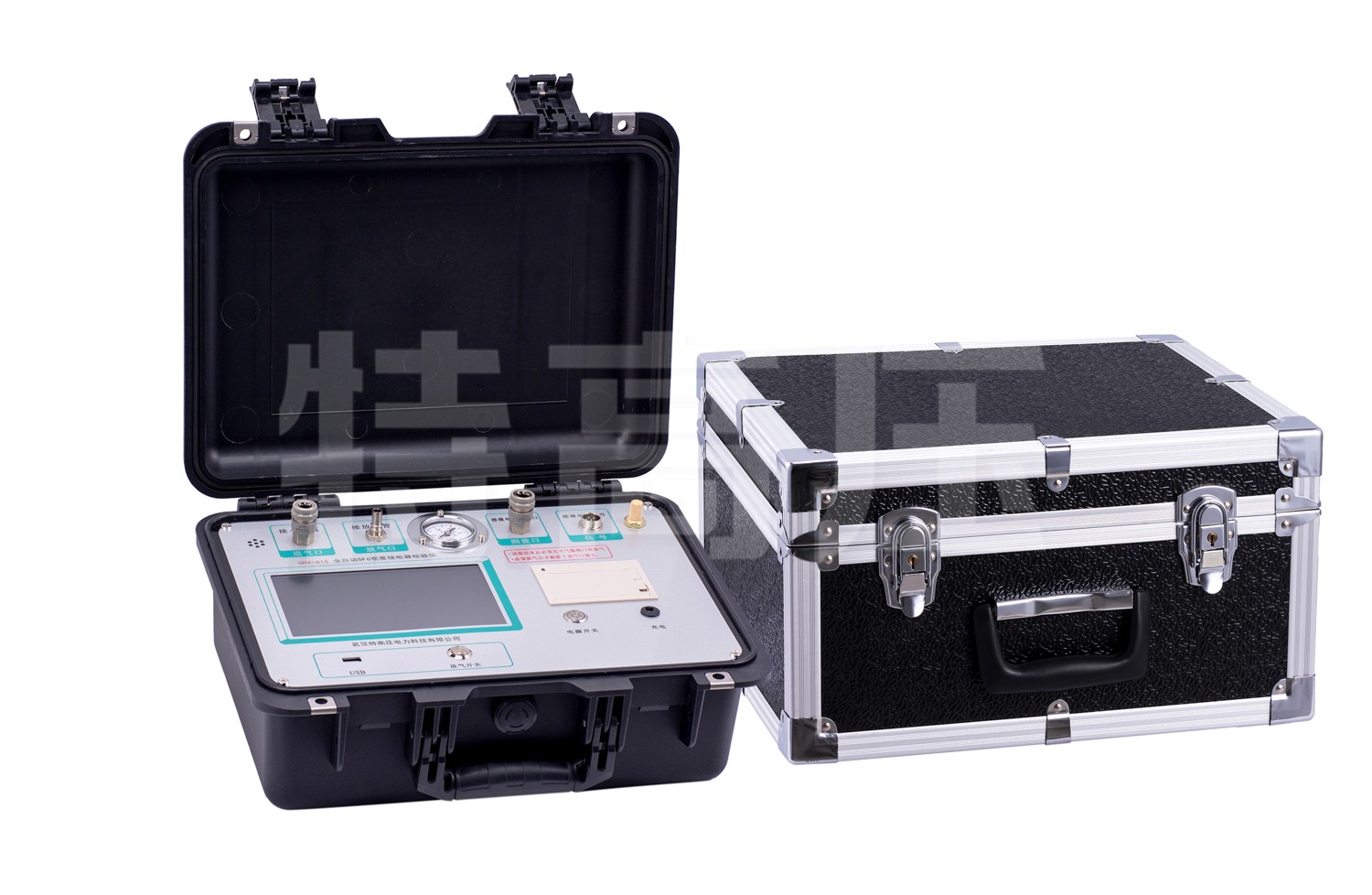

现代智能型SF6密度继电器校验仪，通常是一个集成了精密压力发生、测量、控温与数据采集分析的便携式系统。

• ‌精密压力发生与控制单元‌：内置电动压力泵和精密调节阀，可平滑、稳定地产生并控制施加给被校验密度继电器和标准压力传感器的压力。高级型号支持自动压力升降和保压，模拟实际的气体密度变化过程。

• ‌高精度标准压力传感器‌：作为整个系统的压力测量基准，其准确度远高于被校验的密度继电器，用于实时测量当前施加的压力值。

• ‌温度测量与补偿模块‌：通过贴附在被校验继电器上的高精度铂电阻温度传感器，实时测量继电器本体的温度。仪器内部算法根据该温度值，将测量到的实际压力自动补偿计算到20℃下的等效标准压力（Pe值），从而直接与密度继电器的标称刻度进行比对。

• ‌接点信号检测单元‌：自动识别被校验继电器报警、闭锁等各对接点的通断状态变化。

• ‌智能控制与数据处理核心‌：控制整个校验流程，自动记录接点动作和复归时的压力值、温度值及计算出的Pe值，并依据预设的校验点自动或手动完成测试，最后生成结构化的校验报告。

三、设备核心功能与现场操作流程

一台功能完备的校验仪应具备以下特点，以提升现场工作效率：

• ‌自动化校验流程‌：可预设多个校验点（如额定密度、报警值、闭锁值等），仪器自动升压/降压至目标点附近，精确定位接点动作和返回的精确时刻并记录数据，大幅减少人工干预和误判。

• ‌宽范围与高精度‌：压力发生和测量范围需覆盖常见SF6设备的压力范围（如0-1.0MPa），标准传感器的准确度等级需满足规程要求（通常优于0.1%FS）。

• ‌强大的环境适应性‌：内置的温度补偿算法需能有效修正现场环境温度对校验结果的影响，确保在不同季节、不同地域的户外或室内都能获得准确的20℃等效值。

• ‌清晰的人机交互与数据管理‌：大屏幕显示实时压力、温度、Pe值及接点状态；可存储大量校验记录，并通过U盘导出或直接打印格式规范的校验报告，包含测试数据、结论、曲线图等。

• ‌便携与一体化设计‌：将气泵、储气罐、传感器、控制系统集成于一个手提箱内，方便携带至变电站现场进行不解体校验。

典型的现场校验步骤包括：设备可靠接地；使用专用接头将校验仪的气路输出端与被校验密度继电器的接口连接；将温度传感器紧密贴附在继电器金属壳体上；连接接点信号检测线；在仪器界面选择被校验型号或设置参数，启动自动校验程序；校验完成后，查看并保存报告。

四、专业选型的综合评估维度

在为这项工作选择校验设备时，技术人员会重点关注：设备整体压力测量的不确定度是否满足行业规程对校验装置的要求；自动化程度和操作便捷性是否真正能减轻工作负担、提升效率；在变电站现场可能存在的电磁干扰、振动、温湿度变化下，设备的稳定性和可靠性；设备配套的接头、管路、软件是否能够适配主流厂商生产的各类指针式、数字式密度继电器；以及制造商是否深刻理解电力行业校验规程并能提供持续的技术支持与服务。

武汉特高压电力科技有限公司在电力测试领域的研究，使其能够紧密围绕现场校验的实际痛点进行产品开发。一款校验仪的价值，最终体现在它能否帮助用户快速、规范、可信地完成这项关乎设备本质安全的重要定期工作。

总结而言，市场对于“sf6密度继电器校验仪企业排行"的关注，实质是对专业化、高可靠性校验工具的需求体现。选择一套合适的校验设备，不仅是履行安全规程的要求，更是通过主动的预防性维护，筑牢气体绝缘设备安全运行的基础。武汉特高压所提供的校验解决方案，致力于为此项工作提供专业化的技术支撑。
