六路差动保护矢量分析仪哪个好？专业价值与武汉特高压的实现方案

一台优秀的六路差动保护矢量分析仪，不仅是六台单相测试源的简单叠加，更是一个高度协同的精密测量与控制系统。其价值体现在能否将复杂的多路信号发生、同步采集、实时计算与逻辑控制无缝整合，为保护工程师提供透视系统平衡关系的“视角"。这种能力建立在三大核心支柱之上：‌高精度同步测量、智能化数据分析与高效可靠的系统集成‌。

‌一、 同步精准：多路数据可比性的基石‌

差动保护的核心是比较。若各侧电流的幅值与相位测量存在不同步或精度差异，将直接导致差流计算失真，影响测试结论。

• ‌硬件同步架构‌：真正的六路同步，要求所有六路电压电流的输出通道共用同一高稳定度时钟源，其采样、DA转换、功率放大均严格同步。同时，六路模拟量输入（用于测量保护装置反馈或外接CT二次电流）的ADC采样也必须与输出通道保持同步，确保施加的激励与采集的响应处于同一时间坐标系下。

• ‌幅频相精度‌：每路输出均需具备独立的幅值、频率、相位精细调节能力，且在全量程范围内保持高精度和低失真度。这对于模拟系统轻微的不平衡、验证保护在不同频率（如次同步振荡）下的特性至关重要。

• ‌武汉特高压的实践‌：公司该型分析仪采用“统一时钟分发+分布式处理"的硬件架构。核心主控单元产生同步时钟信号，精确分发至六个独立的功放与采集模块。每路输出均采用高分辨率DDS（直接数字频率合成）技术，实现微弧度级别的相位调节和0.01Hz的频率分辨率，确保六路信号之间严格的幅频相关系可精确设定与保持。

‌二、 分析智能：从数据到洞察的桥梁‌

仅能输出和采集多路信号远远不够，仪器必须具备强大的内置分析能力，将原始数据转化为直接可用的测试结论。

• ‌自动矢量分析‌：仪器应能自动计算并显示各侧电流的幅值、相位，绘制矢量图（六角图），并自动判断各侧CT极性、接线组别是否正确，一键生成矢量分析报告。

• ‌差动特性自动测绘‌：用户设定保护定值（如启动电流、拐点电流、斜率）后，仪器能自动按照标准（如IEC 60255）或用户自定义的步长，变化各侧电流的幅值与相位，自动搜索并绘制出差动保护的制动特性曲线、动作边界，并与理论曲线进行对比，直观显示保护动作区与制动区。

• ‌谐波分析及CT饱和测试‌：具备各侧电流的谐波分析功能，可模拟CT饱和时的畸变电流波形，测试差动保护谐波制动功能的正确性。

• ‌武汉特高压的实践‌：仪器内置强大的嵌入式处理系统，运行专业的测试分析软件。软件集成了多种差动保护模型（比率制动、标积制动等），支持自动完成上述复杂测试。触摸屏上可实时显示差流、制动电流值，以及动态的矢量图与特性曲线图，测试过程与结果一目了然。

‌三、 高效可靠：复杂测试的流程化实现‌

面对包含多侧CT、多个保护装置的复杂测试回路，操作流程的优化与系统自身的可靠性直接决定现场工作效率。

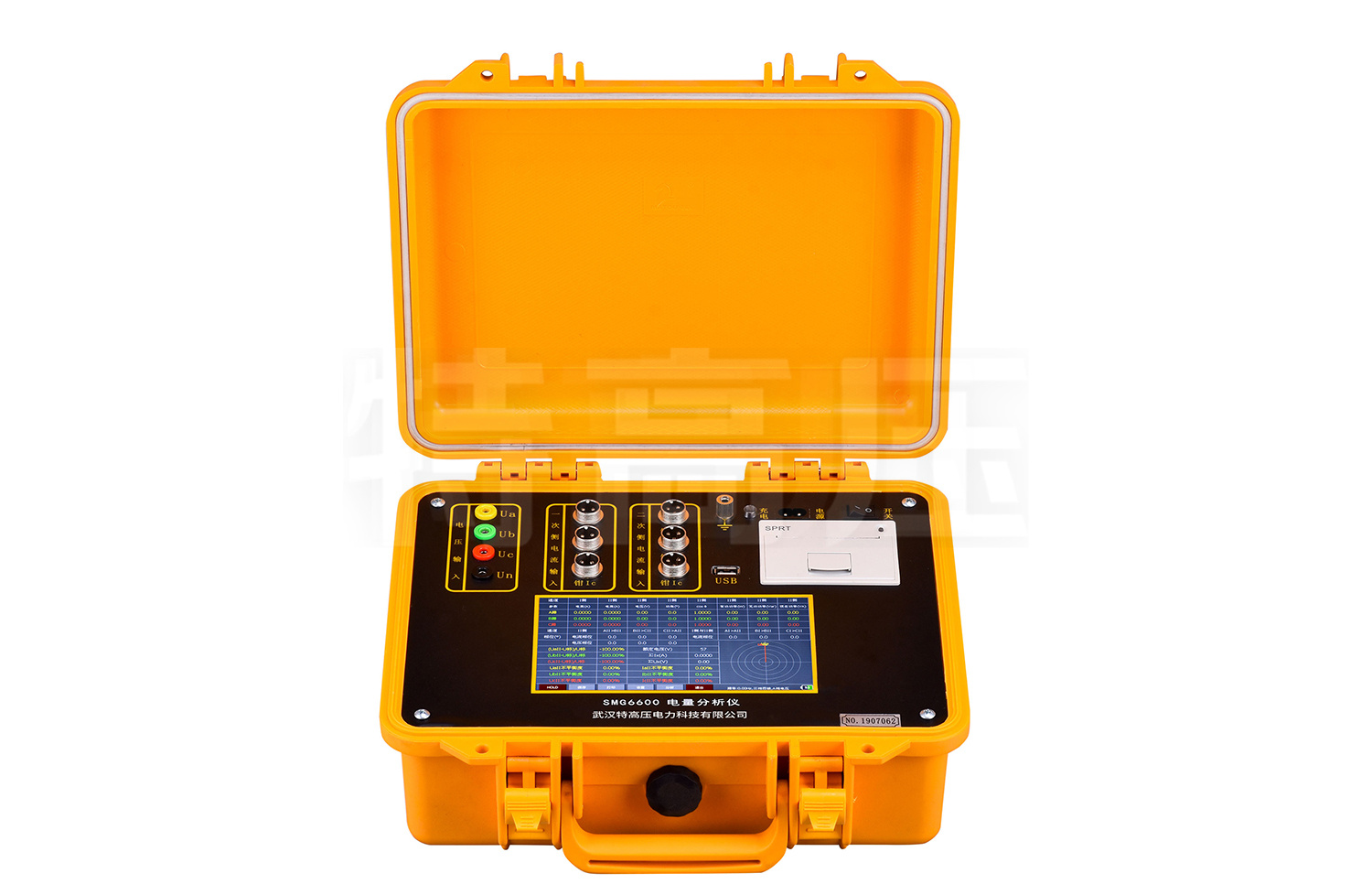

• ‌一体化集成与向导式测试‌：将六路独立的功率放大器、测量单元、工控机、触摸显示屏集成于一个便携式机箱内，提供标准化的测试线缆和接口套件。软件提供“新建变电站/保护屏"、“CT参数录入"、“自动测试序列"等向导功能，引导用户逐步完成从参数配置到报告生成的全过程，降低对操作者经验的过度依赖。

• ‌强大的整组传动与开入开出‌：除了模拟量测试，还需具备多路开入量（接收保护跳闸、信号接点）与开出量（模拟断路器位置、故障触发）功能，能够进行完整的保护整组传动试验，验证从CT输入到出口跳闸整个回路的正确性。

• ‌系统稳定性与安全性‌：仪器需能在长时间、大电流输出的测试中保持稳定，不过热、不漂移。具备完善的过载、过温、短路保护，以及操作安全联锁提示。

• ‌武汉特高压的实践‌：产品采用模块化、冗余散热设计，保障六路同时满负荷输出的稳定性。软件内置丰富的测试模板和典型保护装置（如国内外主流厂商的变压器、母差保护）的预设参数库。提供图形化的接线引导和实时的通道状态监测，大程度减少接线错误。安全方面，具备软硬件双重保护机制。

‌四、 资质与案例：专业能力的双重背书‌

武汉特高压电力科技有限公司作为“国家高新技术企业"和“湖北省专精特新中小企业"，其在电力系统测试领域的长期专注是产品专业性的保障。公司拥有多项涉及同步测量、实时信号处理、继电保护测试方法的实用新型与软件著作权。每一台分析仪出厂前，都会在标准实验室进行严格的通道同步精度校验、幅频相特性测试以及整机功能验证，确保交付给用户的是性能达标、运行可靠的精密仪器。

‌案例一：220kV新投运变压器保护全项目校验‌
某新建220kV变电站，主变压器为三圈变，配置了微机型变压器差动保护。在投运前，需要进行包括CT极性校验、矢量检查、差动比率制动特性测试、谐波制动测试以及整组传动在内的全套验收试验。试验团队使用武汉特高压的六路差动保护矢量分析仪，将六路电流输出分别接入保护装置的高、中、低压三侧共六相CT回路。首先利用仪器的自动矢量分析功能，快速验证了所有CT极性及接线的正确性。随后，在差动特性测试中，仪器自动扫描并绘制了高-中压侧、高-低压侧、中-低压侧以及全差动的制动特性曲线，效率远超传统单相递推测试法。最后，通过仪器的开入开出功能，成功完成了保护从故障模拟到跳开三侧断路器的整组传动，一次性高效完成了全部关键测试项目，为变压器顺利投运提供了坚实的技术依据。

‌案例二：大型电厂发变组保护改造后的带负荷向量检查‌
一座大型火电厂对发变组保护系统进行改造升级后，需在机组并网带负荷初期，进行保护装置的向量检查，以最终确认CT回路及保护逻辑的正确性。现场需要同步监测发电机机端、主变高压侧、厂用变高压侧等多侧共六相电流。传统的钳形相位表方法需多人同步读数，效率低且易出错。本次采用武汉特高压的分析仪，利用其六路高精度同步采集功能，一次性接入所有待测CT二次回路。在机组不同负荷工况下，仪器自动记录并分析各侧电流的幅值、相位关系，实时计算差流值，并生成带有时标的向量分析报告。整个过程数据自动记录，结果清晰无误，高效且地验证了保护回路在真实负荷下的正确性，确保了改造后保护系统的可靠投入。

‌五、 未来视野：适应新型电力系统的测试挑战‌

随着新能源高比例接入和柔性直流输电的发展，电力系统谐波、间谐波含量增加，故障特征更加复杂。未来的差动保护矢量分析仪可能需要支持更宽频带的信号输出与分析，具备模拟复杂暂态波形的能力，并能够与基于IEC 61850标准的智能保护装置进行无缝对接（如订阅SV报文、发布GOOSE命令），实现更深度、更智能的闭环测试。

总而言之，“六路差动保护矢量分析仪哪个好"的答案，深植于其对‌同步精准性、分析智能性、操作高效性‌三大支柱的坚实构建之中。武汉特高压电力科技有限公司通过将高性能硬件、专业算法与人性化设计深度融合，提供了一套能够直面多侧差动保护复杂测试挑战的集成化解决方案。选择这样的分析仪，意味着为保护系统的可靠投运与安全运行配备了一位能力全面、值得信赖的“数字验证官"。
