局部放电测试仪什么品牌好？考量检测灵敏度、抗干扰能力与诊断深度

局部放电测试仪并非单一仪器，而是一套集成了传感器、信号调理、数据采集与分析的综合诊断系统。其核心任务是感知由局部放电产生的各种物理效应（脉冲电流、电磁波、超声波、光、气体生成物等），并将其转换为可定量分析和定位的电信号。

一、 局部放电的物理本质、危害与检测必要性

1. 物理本质：

• 当绝缘介质中存在气泡、杂质、尖刺或内部空隙时，这些区域的电场强度会显著高于周围介质。当局部电场超过该处介质的起始放电场强时，就会发生不贯穿整个绝缘的重复性击穿与熄灭，即局部放电。每次放电都伴随一个陡峭的电流脉冲和电磁辐射。

2. 主要危害：

• 绝缘材料的渐进性侵蚀：放电产生的带电粒子轰击、臭氧和氮氧化物的化学腐蚀以及局部高温，会持续损伤绝缘材料，扩大缺陷，最终可能导致贯穿性击穿。

• 引发突发性故障：对于油纸绝缘，放电可能产生“X蜡"堵塞油道；对于固体绝缘，可能形成碳化导电通道。这些都是设备突发故障的潜在诱因。

3. 检测的必要性：

• 早期预警：局部放电活动通常远早于绝缘电阻下降、介质损耗增加或击穿发生，是实现状态检修和预测性维护的关键早期指标。

• 定位缺陷：通过多种检测方法的联合应用，可以大致或精确判断放电点位于设备的具体位置（如变压器绕组、铁芯、套管，或GIS的某个气室）。

• 评估绝缘状况：放电量的大小、频次、相位分布（φ-Q-N图谱）等特征，可用于评估缺陷的严重程度和发展趋势。

二、 核心检测原理与方法

根据检测的物理量不同，主要分为以下几类方法，现代系统常集成多种方法以提高诊断可靠性：

1. 脉冲电流法（IEC 60270标准方法）：

• 原理：这是经典和定量的方法。在被试设备（如变压器套管末屏、电缆终端）接地线中串联或并联一个检测阻抗（Z），将局部放电产生的脉冲电流信号转换为电压信号进行测量。

• 优点：可直接测量视在放电量（pC），定量准确，是实验室和出厂试验的基准方法。

• 挑战：现场易受电磁干扰，且需要将被试设备从运行系统中隔离或采用高频电流互感器（HFCT）进行在线耦合。

2. 特高频（UHF）法：

• 原理：局部放电会产生上升沿极快的电流脉冲，激发出频率高达数百MHz至数GHz的电磁波。通过在设备内部（如GIS盆式绝缘器预留孔）或外部安装UHF天线传感器，接收这些电磁波信号。

• 优点：抗低频干扰能力强，非常适合GIS、变压器等金属封闭设备的在线监测和定位。

• 特点：UHF信号强度与放电量无直接线性关系，通常用于模式识别、趋势分析和定位。

3. 超声波（AE）法：

• 原理：局部放电产生的瞬间能量释放会在绝缘介质中产生应力波，即超声波。通过贴在设备外壳上的压电式超声波传感器接收这些声信号。

• 优点：可实现非电气的接触式测量，抗电磁干扰能力强，是进行放电点定位（通过多个传感器时差定位）的有效手段。

• 特点：声信号在介质中传播衰减大，且受结构传播路径影响，定量困难。

4. 暂态地电压（TEV）法：

• 原理：开关柜等金属铠装设备内部发生局部放电时，电磁波会通过设备箱体的缝隙耦合到外表面，产生暂态地电压。通过电容耦合传感器在柜体表面测量。

• 优点：操作便捷，适用于开关柜的快速巡检和普查。

• 特点：主要用于定性检测和相对比较。

三、 现代智能测试系统的关键技术设计

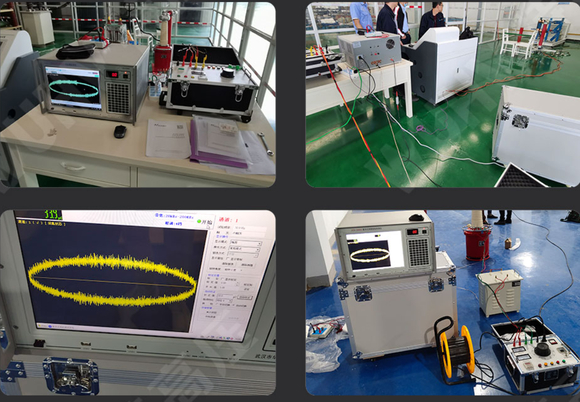

武汉特高压电力科技有限公司的局部放电测试系统，通常设计为多方法融合的便携式或在线式配置：

• 高灵敏度、宽频带信号采集：

• 采集卡具有高采样率（如100MS/s以上）和宽带宽（如DC-几十MHz），以确保能捕获纳秒级的放电脉冲细节。

• 前置放大器具有低噪声、高增益特性，以提升信噪比。

• 强大的数字信号处理与抗干扰技术：

• 采用数字滤波（如带通、小波变换）有效抑制周期性干扰（如载波通信、SCR干扰）和白噪声。

• 具备时域开窗、频域识别等高级抗干扰功能。

• 多传感器同步与联合定位：

• 系统可同步采集来自HFCT、UHF、超声波等多种传感器的信号。

• 通过电-声联合定位法，利用电信号触发、声信号到达时差，可以在变压器、GIS等设备上实现放电点的三维空间定位。

• 智能模式识别与诊断分析：

• 内置典型放电图谱库（如内部放电、表面放电、电晕放电），可对采集到的φ-Q-N图谱进行自动或半自动模式识别，辅助判断缺陷类型。

• 软件能自动计算并统计放电量（Q）、放电频次（N）、相位（φ）等特征参数，并绘制趋势曲线。

• 专业的数据管理与报告生成：

• 存储完整的原始波形、图谱及分析结果。

• 可生成包含放电图谱、统计参数、定位结果及诊断建议的综合性测试报告。

四、 核心应用场景与价值体现

局部放电检测是高压设备状态评估和故障诊断的技术：

• 电力变压器（油浸式、干式）：出厂试验、交接验收、周期性带电检测或在线监测，诊断绕组、引线、铁芯、套管等部位的绝缘缺陷。

• 气体绝缘金属封闭开关设备（GIS）：在线UHF监测和带电检测，发现盆式绝缘子、导体尖刺、自由微粒等缺陷。

• 高压电力电缆及附件：出厂试验、交接试验及运行后检测，定位电缆本体或终端/接头内部的放电点。

• 高压电机与发电机：定子绕组绝缘的离线或在线检测。

• 中压开关柜：通过TEV和超声波法进行快速巡检，筛查隐患。

对于用户而言，一套性能可靠的局部放电测试系统带来的核心价值是：实现绝缘故障的早期预警，变“事后维修"为“事前预防"，这是其最根本的经济与安全价值；精准定位缺陷，指导针对性检修，避免盲目大拆大修，显著降低维护成本和停电时间；量化评估绝缘状态，支持资产全生命周期管理决策，为设备退役、更换或维修提供科学的数据依据；提升状态检测工作的专业水平与技术含量，使设备维护从传统周期性试验迈向基于实时状态的精准维护。

五、 选购时的综合评估要点

面对“什么品牌好"的询问，建议用户从检测灵敏度、抗干扰能力、方法集成度及诊断深度等维度进行专业考量：

1. 检测灵敏度与动态范围：系统的最小可测放电量（如pC级）是多少？能否同时测量微弱放电和较强放电而不饱和？

2. 抗现场电磁干扰的能力：这是现场检测成败的关键。仪器采用了哪些数字和模拟抗干扰技术？在典型变电站环境下对干扰的抑制效果如何？

3. 检测方法的集成与灵活性：系统是否支持脉冲电流法、UHF法、超声波法等多种方法？是否支持多方法同步测量和联合定位？

4. 数据分析与诊断功能的专业性：软件是否提供专业的放电图谱显示（φ-Q-N、PRPD谱图）和分析工具？是否内置放电类型识别库和诊断经验？

5. 系统便携性与适用性：是便携式诊断仪还是固定式在线监测系统？电池续航、重量、操作界面是否适合现场使用？

6. 厂家的专业技术支持与服务：局部放电检测技术复杂，数据解读需要深厚经验。厂家是否具备丰富的现场诊断案例库？能否提供从测试方案制定、现场测试支持到数据解读的全流程专业服务？

总结

武汉特高压电力科技有限公司的局部放电测试仪，通过集成多种高灵敏度传感技术、*信号处理与智能诊断算法，为高压电力设备绝缘系统的早期隐患探查提供了强有力的技术手段。用户在探寻“什么品牌好"时，实质上是在为关键电力资产寻找一位能“听"到绝缘内部细微“杂音"的“高级专科医生"。通过系统性地审视系统在检测有效性、抗干扰鲁棒性、定位准确性以及诊断智能化等方面的表现，用户可以有效地甄选出那套能够将绝缘故障扼杀在萌芽状态、为设备安全运行保驾护航的专业诊断系统及其提供者，从而在构建智能、可靠、高效的现代电网运维体系中，装备一双洞察绝缘内部世界的“智慧之眼"。
