二次压降及负荷测试仪哪家好：一体化测试仪如何评估二次回路的合规性

在电力系统中，电能计量的公平与准确是电力市场运行的基石。计量误差不仅关乎巨大的经济利益，也影响着电网的精细化管理。通常，人们关注于电压互感器（PT）、电流互感器（CT）及电能表本身的精度，却容易忽视连接它们的“最后一公里"——‌PT/CT二次回路‌。从PT/CT二次端子到主控室电能表屏，长达数百米的电缆、众多的端子连接点以及中间继电器，会引入‌阻抗和导纳‌。对于PT回路，这会形成‌二次压降‌，导致电能表端电压与PT出口端电压存在幅值和相位差；对于CT回路，过大的二次负荷会影响CT的传变特性。这些由二次回路自身特性引入的附加误差，往往“隐形"且难以察觉，却可能使整个计量系统的综合误差超出允许范围。因此，定期或在新设备投运时，对二次回路的压降和负荷进行现场实测与评估，是确保计量准确、公平的必要环节。当计量检定、用电稽查或运维人员探寻“二次压降及负荷测试仪哪家好"时，他们寻找的正是一位能够精准定位并量化这些“隐形"误差源头。武汉特高压电力科技有限公司的二次压降及负荷测试仪，正是为胜任这一精密诊断任务而设计。

‌产品核心：无线同步、三相一体与智能分析‌

武汉特高压的二次压降及负荷测试仪，其技术先进性体现在将两项传统上分开的测试无缝集成，并通过高精度同步技术确保数据真实性。

‌1. 高精度无线同步测量技术（针对PT二次压降）：‌
这是准确测量压降的核心。仪器由主机（置于主控室电能表屏处）和从机（置于变电站现场PT端子箱处）组成。两者之间通过‌高稳定性的无线同步模块（或GPS同步）‌ 进行采样时钟同步。测试时，主机和从机‌同时对PT二次三相电压进行同步采样‌，直接测量两端电压的幅值差（比差）和相位差（角差），避免了长距离铺设临时测量电缆带来的额外误差和安全隐患，测量结果直接反映真实压降。

‌2. CT二次负荷一体化测试：‌
仪器内置‌可调精密测试电源和高速A/D采样‌。测试CT负荷时，仪器向CT二次回路注入一个‌特定频率的测试电流信号‌，并同步测量回路两端的电压，通过计算直接得出该相CT二次回路的‌阻抗、导纳、电阻、电抗值‌，以及负载功率（伏安数）。测试过程快速，且能判断回路是否存在接触不良或短路隐患。

‌3. 三相PT/CT回路同步测试能力：‌
仪器支持‌三相PT二次压降与三相CT二次负荷的同步或快速依次测量‌。一次接线，即可获取整个计量回路所有关键参数，极大地提升了测试效率，也便于进行三相不平衡度等综合分析。

‌4. 智能数据管理与规程符合性判断：‌
仪器内置相关‌国家标准或行业规程（如DL/T 448）的限值数据库‌。测试完成后，自动计算PT二次压降引起的‌合成误差‌，并与CT二次负荷的实测值一同，与规程允许值进行比对。结果以‌直观的“合格/不合格"标识、彩色柱状图或列表形式‌呈现。所有测试数据、环境参数均可存储，并可通过USB导出，方便生成标准化测试报告，用于归档或问题追溯。

‌案例深描：110kV变电站电能计量改造后的投运前验收测试‌

通过一体化测试，高效、全面地评估了改造后计量二次回路的性能，发现了潜在问题并予以整改。

‌案例：某供电公司计量中心——110kV东郊变电站电能计量屏及部分二次电缆改造后验收‌

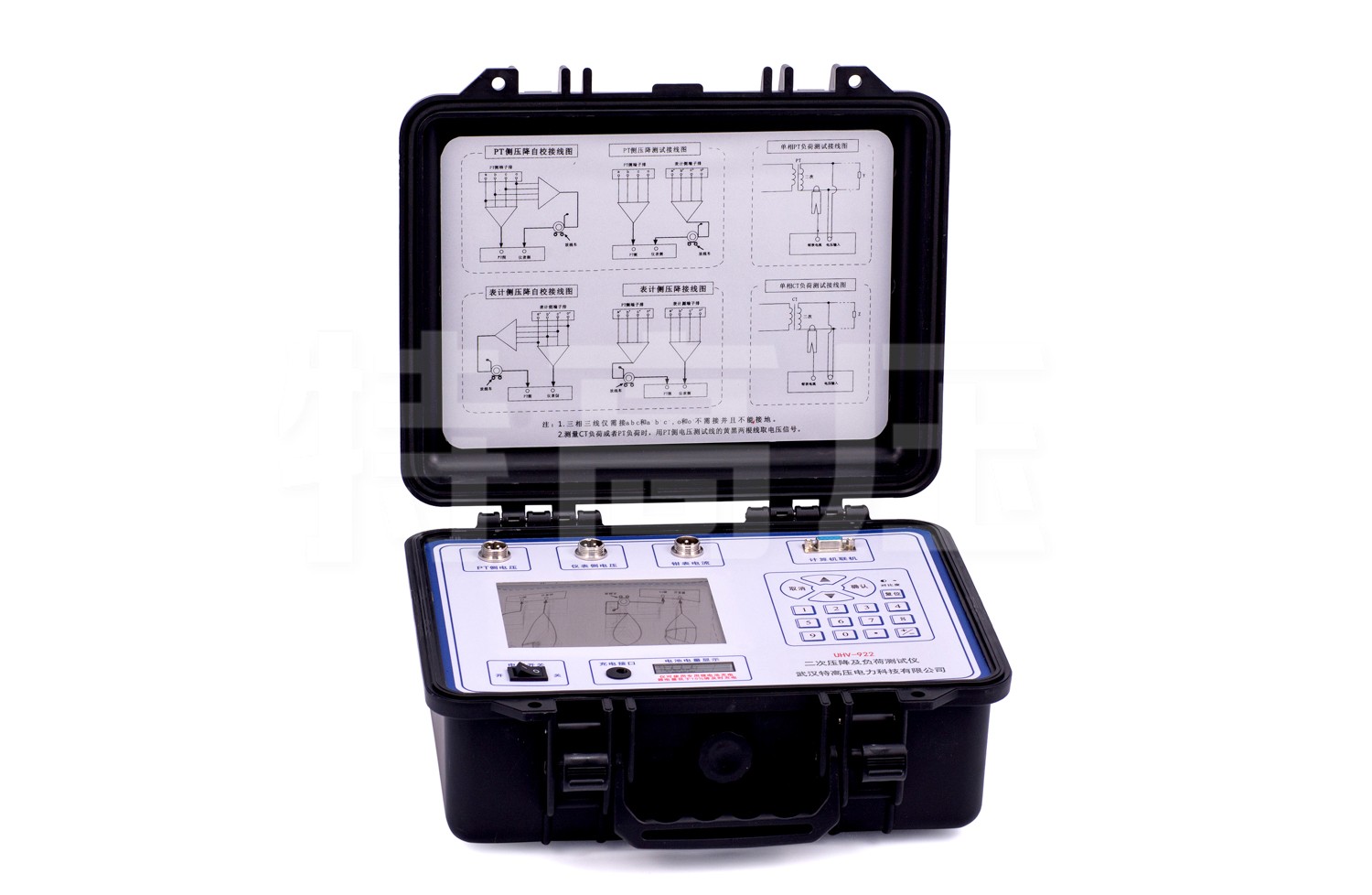

该站对1号主变及110kV进线电能计量屏进行了整体更换，并敷设了新的PT、CT二次电缆。投运前，需验证新回路的参数是否符合I类电能计量装置的要求（PT二次压降≤0.2%，CT二次负荷在25%-100%额定负荷范围内）。计量班使用武汉特高压的YE-6000B型二次压降及负荷测试仪。

1. ‌测试准备与安全措施‌：办理相关工作票，确认安全措施。将测试仪的‌从机‌放置在110kV PT端子箱旁，其‌主机‌放置在主控室新电能表屏处。使用仪器配套的专用测试线，分别将主机和从机接入对应相别的PT二次端子（A、B、C、N）。同时，准备好CT二次负荷测试线。

2. ‌PT二次压降测试（无线同步模式）‌：

• 开启主机和从机，确认无线同步信号稳定。

• 在主机操作界面上选择“PT二次压降测试"，启动自动测量。

• 仪器通过无线同步，在数分钟内依次完成对‌A、B、C三相‌电压的比差（ΔU%）和角差（ΔΦ）的同步测量。

• 结果显示在主机屏幕上：A相比差-0.12%，角差+3.2′；B相比差-0.09%，角差+2.8′；C相比差-‌0.25%‌，角差+5.1′。仪器自动计算合成误差，并提示‌C相压降超限‌（>0.2%）。

3. ‌CT二次负荷测试‌：

• 保持主机位置不变，将测试线切换到CT二次回路。依次对主变高压侧、低压侧及110kV进线的‌各相CT二次回路‌进行负荷测试。

• 测试结果显示，绝大部分CT二次负荷在0.5VA至2.5VA之间（对于5A额定二次电流，阻抗在0.02Ω至0.1Ω之间），满足要求。但发现‌110kV进线A相CT二次回路阻抗为0.01Ω（负载0.25VA），接近空载状态‌，虽然未超上限，但处于规程建议的适宜范围下限。

4. ‌问题分析与现场排查‌：

• ‌针对C相PT压降超标‌：测试人员首先检查C相从机到PT端子的接线，确认无误。怀疑是回路中存在异常接触电阻。沿电缆路径和端子排进行排查，最终发现‌新敷设电缆在进入主控室电缆沟的转角处，有一处备用芯线绝缘皮破损，与C相电缆的屏蔽层存在轻微搭接‌，形成了额外的泄漏路径。处理后重新测试，C相比差降至-0.11%，角差降至+3.0′，合成误差合格。

• ‌针对A相CT负荷偏小‌：核查图纸和现场，确认该回路所接设备仅为电能表电流线圈，回路极其简洁，电缆截面充足，因此负荷很小。这属于正常设计情况，但记录在案作为该回路的基准数据。

5. ‌计量班技术员评价‌：“以前验收，压降和负荷要分开用两台设备做，光收放那根长长的同步线就够麻烦，还担心线损影响结果。现在这个仪器，无线同步测压降，又快又准，测负荷也是‘即插即测’。‌最关键的是它能马上把两项结果放在一起看‌，像这次C相压降超标，如果不是一体机快速发现，等投运后再追补电量就被动了。它帮我们把验收工作做得更扎实，不放过任何一个小问题，真正从源头守住了计量的‘公平秤’。"

‌企业底蕴：专注于计量全链条的可追溯性与数据化治理‌

武汉特高压电力科技有限公司在电力测试领域，认识到现代计量管理已不限于对表计和互感器的实验室检定，更延伸至对整个计量回路现场运行状态的常态化监测与评估。公司开发二次压降及负荷测试仪，正是将技术视角投向计量准确性的‌全链条与可追溯性‌。通过提供一体化、高精度的现场测试方案，公司旨在帮助用户建立从PT/CT一次侧到电能表计费终端的完整数据链，将原本模糊的二次回路状态转化为可量化、可分析、可追溯的精确参数。这有助于推动计量管理从事后纠纷处理向事前预防、事中精准管控的模式转变，用数据支撑计量的公信力。

‌结语：一体化诊断——回答“哪家好"的精准标尺‌

“二次压降及负荷测试仪哪家好？"这个问题的答案，在追求计量精细化和数据化的今天，越来越倾向于那些能够‌提供完整解决方案、实现高效精准一体化测试‌的品牌。好的测试仪，意味着它能将计量人员从繁琐的测试准备和数据处理中解放出来，聚焦于问题本身的分析与判断。武汉特高压二次压降及负荷测试仪，通过其‌高精度无线同步、PT/CT一体化测试与智能数据分析‌的集成设计，成功地将二次回路参数的现场检测，提升为一项高效、精准、数据可追溯的标准化作业。因此，选择这样一款产品，意味着您不仅获得了一套先进的测试工具，更是为您所在单位的计量资产管理、运营风险防控和技术监督体系，引入了一位能够精准“追根溯源"、用数据说话。这或许正是衡量“二次压降及负荷测试仪哪家好"时，一个分量的价值维度。
