回路电阻测试仪厂家推荐：高压设备回路电阻测试技术与实践

回路电阻测试的核心挑战在于如何准确、稳定地测量微欧级（10⁻⁶ Ω）的电阻。常规万用表因测试电流过小（毫安级），无法克服接触面的氧化膜、油膜等非线性因素，且其两线法测量包含引线电阻，误差极大。因此，专业的回路电阻测试仪普遍采用 “大电流恒流源配合四端子（凯尔文）法"。

1. 基本原理与工作方式：仪器内部集成一个高稳定度的直流恒流源，能够输出标准规定的测试电流（常见为100A直流，也可有50A， 200A等不同档位）。通过一对 “电流输出端子（C1, C2）" 将大电流注入被测回路。 在被测回路的两端或指定测试点之间，另外接一对 “电压测量端子（P1, P2）" 。电压端子线内部是精密的高阻抗测量电路，仅用于检测电流流过被测回路时，在待测段（通常是两个电压夹子之间）产生的微小压降（U）。由于测量电路输入阻抗很高，流经电压引线的电流几乎为零，因此电压引线自身的电阻对测量结果的影响可忽略不计。 根据欧姆定律 R = U / I，在已知恒定电流 I 和测得电压降 U 后，仪器内部处理器即可直接计算出被测回路的直流电阻 R。

2. 技术要点与价值：

• 消除引线电阻：四端子法从根本上分离了电流激励回路和电压测量回路，将电流引线和接触电阻上的压降排除在测量范围之外，从而实现了对回路本体电阻的“净"测量，这是保证数据准确的前提。

• 模拟工作状态：施加足够大的测试电流（如100A），可以使接触点处的电流密度接近于实际工作状态，有助于“击穿"或评估轻微的接触面氧化层，测得更接近真实运行工况的电阻值。

• 预防性价值：通过定期测试并与出厂值、历史数据或规程标准比较，可以及早发现接触电阻增大的趋势，在设备过热故障发生前进行维护（如紧固螺栓、清洁接触面），避免从量变到质变的风险。

一、仪器系统构成与主要特性

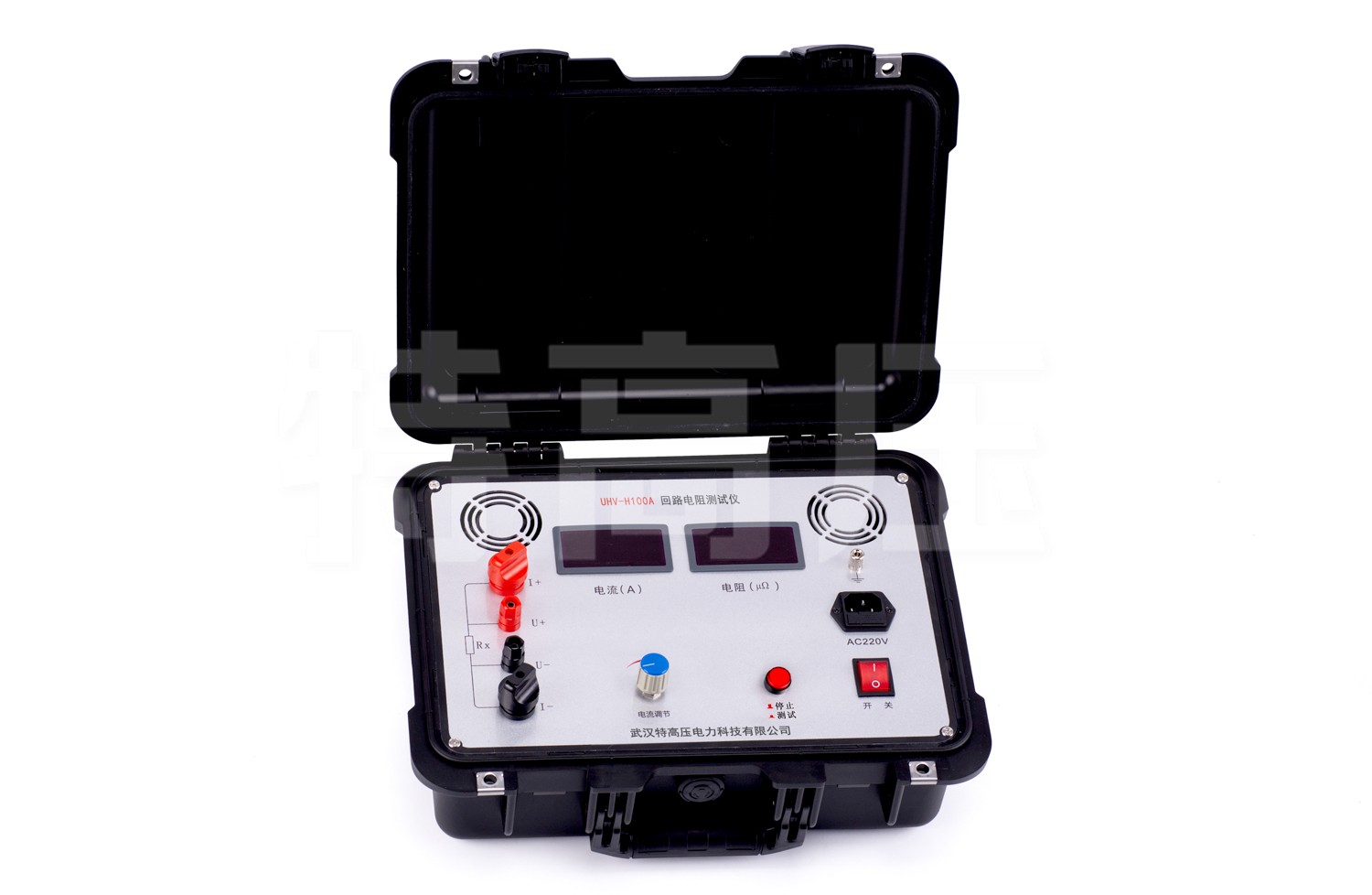

一套典型的回路电阻测试仪通常由以下几个部分构成：

• 主机单元：

• 高稳定恒流源：核心部件，要求输出电流稳定度高，纹波小，以保证在测试期间电流恒定。

• 高精度测量单元：负责采集微小的电压信号，并进行放大、滤波和模数转换，要求高分辨率（如0.01μΩ）和抗干扰能力。

• 控制与显示单元：集成微处理器、控制电路和液晶显示屏，用于设置参数（测试电流、时间）、控制输出、显示测量结果和状态信息。

• 测试线缆与夹具：

• 通常配备专用四线制大电流测试线。电流夹钳需具备足够的通流能力和良好的接触性能；电压测试线通常较细，但要求接触可靠。夹具的设计对于现场快速、安全连接至设备接线端子很重要。

• 辅助功能：

• 数据存储与比较、测试计时（如电流稳定后自动读取）、蓝牙/Wi-Fi数据上传、打印机接口等，提升了工作效率和数据管理能力。

二、主要应用场景与测试流程

该仪器主要应用于发电厂、变电站、轨道交通、大型工矿企业的高压电气设备维护。 典型应用：高压断路器主回路电阻测试

1. 试验准备：确认断路器处于合闸位置并已可靠接地放电。了解设备的出厂试验数据或上次测试数据作为参考。

2. 清洁与接线：清洁断路器两端接线板或测试专用端子。将仪器的电流输出线（C1, C2）可靠连接至被测回路的两端。将电压测量线（P1, P2）连接在电流线的内侧，或直接接在断路器本体的专用测试点上，以测量断路器本体（含动静触头）的电阻。

3. 参数设置与测量：接通仪器电源，根据规程或经验选择测试电流（通常100A）。启动测试，仪器输出恒定电流，待读数稳定后（通常几秒到十几秒），记录或存储显示的电阻值。

4. 数据分析与判断：将测得值与出厂值、历年数据或规程允许值（通常要求不大于出厂值的1.2倍）进行比对。若数据显著增大或存在增长趋势，则提示需要检查触头状况、清洁接触面或紧固连接部件。

5. 安全收尾：测试完毕，先将电流降为零再关闭电源，最后拆除测试线。

三、设备选型的主要参考维度

在考虑选型时，可结合自身需求关注以下几个方面：

• 测试电流与测量范围：输出电流的档位（如50A, 100A, 200A）和稳定性，以及对应的电阻测量范围（如0-1999μΩ），是否满足待测设备规程要求。

• 测量精度与分辨率：仪器的基本精度（如±0.5%读数±2个字）和最小显示分辨率（如0.01μΩ），直接关系到对微小变化的监测能力。

• 抗干扰能力与稳定性：在变电站强电磁场环境下，仪器能否保持稳定输出和准确测量，读数是否跳动。

• 操作安全与便捷性：是否具备完善的过流、过热保护功能，接线是否简单清晰，是否支持快速测量和数据保持。

• 数据管理与便携性：是否具备数据存储、查阅、比较功能，设备整体重量、体积是否便于单人携带和现场操作。

• 标准符合性：设备设计及测试方法应遵循相关国家及行业标准（如GB/T 11022, DL/T 846系列）。

武汉特高压电力科技有限公司持续关注电力设备状态评估的实际需求。回路电阻测试仪作为一种基础但至关重要的量化工具，将原本难以察觉的接触劣化过程，转化为清晰、可比的数字信号。通过定期、规范的测试与趋势分析，有助于运维人员将被动的事后检修，转变为主动的、基于数据的预防性维护，对于保障高压开关类设备的安全稳定运行、防范因连接过热引发的停电事故，提供了切实有效的技术手段。
