从参数测量到状态评估：断路器测试方案解析

随着智能电网建设推进，断路器测试已从事后维修向预防性维护转变。根据测试目标差异，主要设备分为三类：

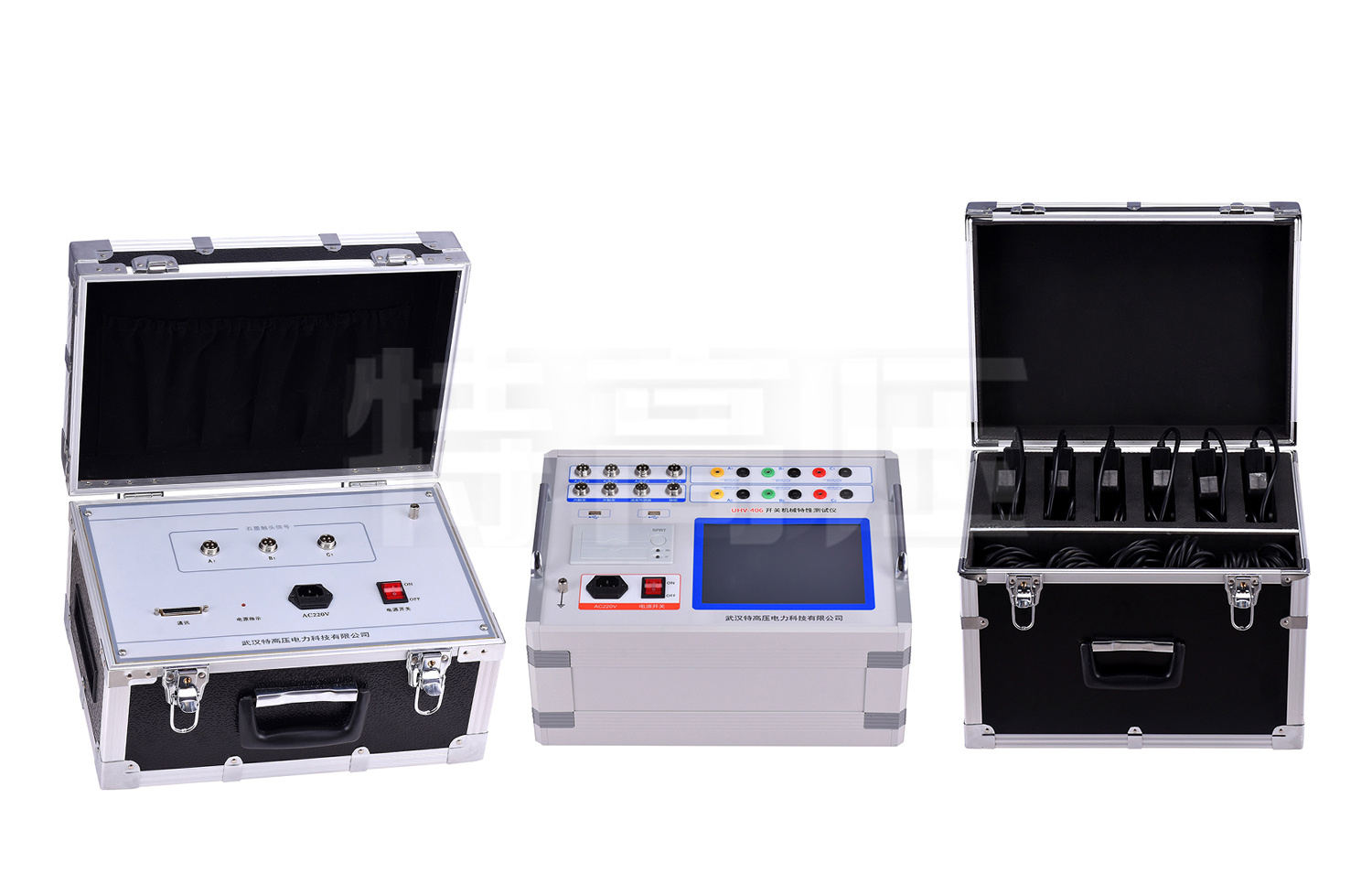

• 机械特性测试仪：通过位移传感器与计时单元，记录合闸/分闸时间、速度曲线及同期性数据，识别操作机构卡涩、弹簧疲劳等机械隐患

• 回路电阻测试仪：采用直流压降法原理，检测动静触头接触电阻变化，评估触头电磨损程度

• 动作特性试验装置：模拟过流、短路等故障状态，验证保护跳闸逻辑与时间配合精度

二、设备设计中的现场适配性考量

针对变电站、配电室等不同测试环境，设备在设计阶段即注重实用性：

1. 集成化测试方案机械特性测试仪整合直线电阻传感器与旋转编码器接口，支持各类SF6断路器、真空断路器的安装需求。测试线缆采用防缠绕设计，配备磁吸式支架便于单人操作

2. 数据管理功能内置测试模板对应常见断路器型号，支持波形存储与历史数据对比。通过USB接口导出PDF格式报告，符合设备台账管理规范

3. 安全防护机制测试线缆标配高压互锁接头，防止带电误操作。绝缘机箱符合IP54防护等级，适应室内外潮湿粉尘环境

三、测试流程优化的技术支撑

规范的测试流程是数据准确性的基础：

• 前期准备阶段：根据断路器型号选择适配传感器，确认操作电源电压匹配性

• 现场接线阶段：采用颜色编码的测试线缆，依照接线图完成位移测量与断口信号连接

• 数据分析阶段：观察分合闸线圈电流波形与机构动作时序的对应关系，辅助判断电磁铁芯行程是否正常

四、设备选型的决策参考维度

建议用户从三个层面评估需求匹配度：

• 测试覆盖范围：明确日常工作中主导电回路与控制回路的测试比例，选择功能集成的设备型号

• 团队技术基础：考虑操作人员对波形分析技术的掌握程度，优先选择具有指导模式的操作系统

• 后续拓展空间：预留升级接口的设备可后续添加接触电阻测试、电机驱动分析等扩展功能

五、技术服务创造的延续价值

设备效能的持续发挥需要供应商提供配套支持：

• 应用指导服务：提供典型断路器（如VS1、VD4系列）的测试参数预置文件

• 技能提升培训：通过实测案例解析不同机械故障在特性曲线中的表征特征

• 定期校准支持：建立设备精度跟踪档案，确保测量结果符合DL/T846标准要求
